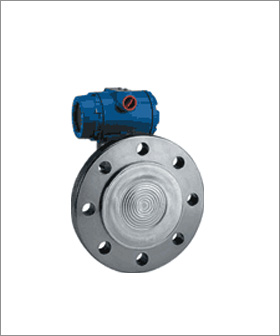

六、3351lt型法蘭式液位變送器 3351lt型法蘭式液位變送器的安裝法蘭標準按ansi，法蘭有3〃和4〃規格，法蘭等級分為 150lb（2.5mpa）及300lb （5.0mpa），法蘭安裝尺寸見下圖表。如用戶采用gb9116-88標準，則dn=80、100、 pn=2mpa請注明。接液膜片材料有316l、哈氏c-276、蒙耐爾、鉭 等。用戶不注明，時以3〃150lb安裝法蘭及接液膜片材料31供貨。

圖9 法蘭式液位變送器外型尺寸圖
