介紹:

1、概述
YWG系列霍爾效應傳感器,可以測量任意波形的電流和電壓,輸出端能真實地反映輸入端電流或電壓的波形參數。針對霍爾效應傳感器普遍存在溫度漂移大的缺點,采用補償電路進行控制,有效地減少了溫漂對測量精度的影響,確保測量準確;具有精度高、安裝方便、售價低的特點。
YWG系列霍爾效應傳感器廣泛應用于變頻調速裝置、逆變裝置、UPS電源、通信電源、電焊機、電力機車、變電站、數控機床、電解電鍍、微機監測、電網監控等需要隔離檢測電流電壓的設施中。

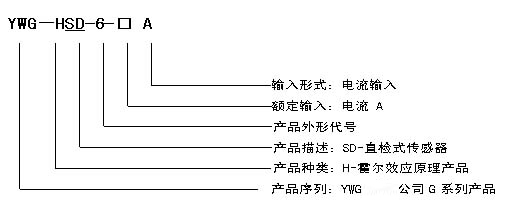

2、產品命名方法
3、原理
YWG-HSD系列電流傳感器是一種原邊與副邊高度電隔離,副邊真實反映被測直流、交流、脈動電流等原邊波形的傳感器。它具有反應時間快、過載能力強、溫度特性好、輸出連續可調、性能穩定等優點
4、技術性能指標
| 測量范圍 | 2IN | 頻率特性 | 0~10kHz |
| 過載能力 | 2 0IN | 絕緣耐壓 | 2.0kVRMS/50Hz/min |
| 精度等級 | <1.0%IN | 工作環境 | 0~45℃ |
| 線性度 | 優于0.2% | 工作電源 | ±12V~±15V |
| 失調電壓 | 小于±20mV | 電源耗電 | ≤30mA |
| 溫度漂移 | 優于±100ppm/℃ | 阻燃特性 | UL94-VO |
| 反應時間 | 小于10us | 內置電源浪涌、極性反接保護; | |
5、執行標準
QB/441600 17 113-2002
6、型號及參數
| 型 號 | 輸 入/輸 出 | 引 腳 接 線 |
| YWG-HSD-6-500A | 0~500A/0~4V |
1: 正工作電源端
